INTRODUCCIÓN:

Entendemos por Trabajo En Altura aquellos  trabajos que  son  realizados a una altura  superior a   un metro con cincuenta centímetros, dentro de éstos podemos citar entre otros: trabajos en andamios, escaleras,  cubiertas,  postes,  plataformas,  vehículos,  etc.,  así  como  trabajos  en  profundidad,excavaciones, pozos, etc.



Son numerosas  las actuaciones que  requieren  la  realización de Trabajo En Altura  tales  como  tareas  de  mantenimiento,  reparación,  construcción,  restauración  de  edificios  u obras de arte, montaje de  estructuras, limpiezas especiales, etc.



La  realización  de  estos  trabajos  con  las  condiciones    de  seguridad  apropiadas  incluye  tanto  la utilización    de  quipos  de  trabajo  seguros,  como  una  información  y  formación  teórico-práctica específica de los  trabajadores.







CONCEPTOS  BÁSICOS.



Las  empresas  de  montajes  industriales  realizan  habitualmente  trabajos  en  altura.
Estos  trabajos,  en  condiciones  de  seguridad  adecuadas,  no  deberían  suponer  un  riesgo para el trabajador.

Sin embargo, cualquier fallo u omisión en dichas condiciones puede provocar un accidente que, usualmente, tiene graves consecuencias.

El riesgo principal o el que suele darse con mayor frecuencia e implicar consecuencias
de mayor gravedad es el de CAIDAS A DISTINTO NIVEL Aunque debido a la gran variedad de trabajos que se realizan en altura, pueden darse también otro tipo de riesgos, aunque en menor medida.





Por ejemplo:

• Contactos eléctricos directos e indirectos
• Caídas al mismo nivel
• Golpes o cortes en las manos
• Caídas de objetos
• Exposición a temperaturas extremas.
• Sobreesfuerzos
• Exposición a radiaciones
• Exposición a contaminantes químicos o biológicos

Los  accidentes por  caída de altura suponen casi la cuarta parte de los accidentes de consecuencia grave. Además, 15 de cada 100 accidentes mortales se producen por caídas de altura.



Redes de seguridad.

Las redes de seguridad están formadas por paños de dimensiones ajustadas al hueco que se ha de proteger, de poliamida de alta tenacidad, con luz de malla 7,5 x 7,5 cm, diámetro de hilo 4 mm y cuerda de recercado perimetral de 12 mm de diámetro, de conformidad con la norma UNE 81  650   80.



Pescantes de sustentación de redes en fachadas tipo horca.

Estos pescantes están formados por horcas metálicas comerciales, homologadas o certificadas por el fabricante respecto a su idoneidad en las condiciones de utilización por él descritas, constituidas por un mástil vertical (de 8 m de longitud, generalmente), coronado por un brazo acartelado (de 2 m de voladizo, generalmente),confeccionado con tubo rectangular en chapa de acero de 3mm de espesor y 5 x10 cm de sección, protegido anticorrosión y pintado por inmersión.

Redes horizontales.

Su objetivo es proteger contra las caídas de altura de personas y objetos. Se utilizan normalmente en la cubrición de huecos horizontales de los forjados, patinillos,etc.



Altura de caída.

Las redes deben ser instaladas de manera que impidan una caída libre de más de 6 m. Como el centro de gravedad de una persona está a un metro del suelo y la caídalibre del mismo sobre la red no deberá sobrepasar los 6 m de altura, dicha reddeberá estar como máximo a 7 m por debajo del centro de gravedad de la personaen cuestión.



Marquesinas rígidas.
Suele ser un apantallamiento en previsión de caídas de objetos, compuesto de una estructura de soporte generalmente metálica en forma de ménsula o pies derechos, cuajada horizontalmente de tablones durmientes de reparto y tableros, capaces de retener, sin colapsarse, un objeto de 100 kg de peso, desprendido desde una altura de 20 m, a una velocidad inicial de 2 m/s. Se utilizan normalmente en las entradas de personal a la obra.

Plataforma de carga y descarga.
La carga y descarga de materiales se realizará mediante el empleo de plataformas metálicas en voladizo. Las plataformas deberán reunir las características siguientes:

• Muelle de descarga industrial de estructura metálica, emplazable en voladizo, sobresaliendo de los huecos verticales de fachada, de unos 2,5 m2 de superficie; dotado de barandilla de seguridad de 1 m de altura en sus dos laterales y cadena de acceso y tope de retención de medios auxiliares desplazables mediante ruedas en la parte frontal.
• El piso de chapa industrial lagrimeada de 3mm de espesor estará emplazado al mismo nivel del forjado de trabajo sin rampas ni escalones de discontinuidad.
• El conjunto deberá ser capaz de soportar descargas de 2.000 kg/m2  y deberá tener como mínimo un certificado de idoneidad, resistencia portante y estabilidad, garantizado por el fabricante, si se siguen sus instrucciones de montaje y utilización.

Barandillas de protección.

Deben tener antepechos provisionales de cerramiento de huecos verticales y perímetro de plataformas de trabajo, susceptibles de permitir la caída de personas u objetos desde una altura superior a 2 m, constituidos por balaustre, rodapié de 20 cm de altura, travesaño intermedio y pasamanos superior, de 1 m de altura, sólidamente anclados todos sus elementos entre sí, capaces de resistir en su conjunto un empuje frontal suficiente.

Montantes tipo «sargento».
El montante es de tubo cuadrado y se sujeta en forma de pinza al forjado. Laanchura de esta pinza es graduable, de acuerdo con el espesor del forjado. En el mismo van colgados unos soportes donde se apoyan los diferentes elementos de labarandilla.

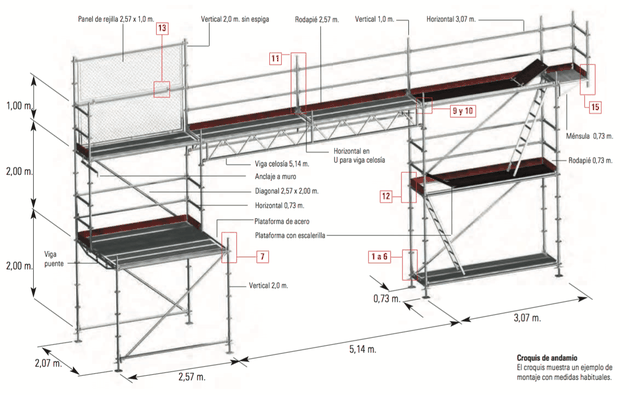

Andamios apoyados en el suelo, de estructura tubular.
Durante el montaje se comprobará que todos los elementos verticales y horizontales del andamio estén unidos entre sí y arriostrados con las diagonales correspondientes.
Los montantes y largueros estarán grapados sólidamente a la estructura, tanto horizontal como verticalmente, cada 3 m como mínimo. Únicamente pueden instalarse aisladamente los andamios de estructura tubular cuando la plataforma de trabajo esté a una altura no superior a cuatro veces el lado más pequeño de su base.
Bajo las plataformas de trabajo se señalizará o balizará adecuadamente la zona prevista de caída de materiales u objetos. Se inspeccionará semanalmente el conjunto de los elementos que componen el andamio, así como después de un período de mal tiempo, heladas o interrupción importante de los trabajos.

No se permitirá trabajar en los andamios sobre ruedas, sin la previa inmovilización de las mismas, ni desplazarlos con persona alguna o material sobre la plataforma de trabajo.Andamio de Borriquetas Previamente a su montaje se habrá de examinar en obra que todos los elementos de los andamios no tengan defectos apreciables a simple vista y, después de su montaje, se comprobará que su coeficiente de seguridad sea igual o superior a 4 veces la carga máxima prevista de utilización.

Las operaciones de montaje, utilización y desmontaje estarán dirigidas por una persona competente para desempeñar esta tarea, y estará autorizada para ello por el responsable técnico de la ejecución material de la obra o persona delegada por la dirección facultativa de la obra.

No se permitirá, bajo ningún concepto, la instalación de este tipo de andamios de forma que queden superpuestos en doble hilera o sobre andamio tubular con ruedas.

Estará prohibido el uso de esta clase de andamios cuando la superficie de trabajo se encuentre a más de 6 m de altura del punto de apoyo en el suelo de la borriqueta.

A partir de 2 m de altura habrá que instalar barandilla perimetral completa o, en su defecto, será obligatorio el empleo de cinturón de seguridad de sujeción, para el que obligatoriamente se habrán previsto puntos fijos de enganche, preferentemente sirgas de cable de acero tensas.



Andamios colgados móviles.
Los sistemas de sujeción, soportes, cables, mecanismos de elevación y plataformas de trabajo deben estar avalados por algún organismo de certificación nacional o extranjero de solvencia técnica contrastada. Se seguirán las instrucciones de montaje conforme a las especificaciones del fabricante, quedando prohibido intercambiar elementos entre sistemas y efectuar lastrados con materiales fungibles o inestables. Es básico en este tipo de andamiaje que se efectúen revisiones antes de su empleo, principalmente en lo que se refiere a los cables de sustentación de la plataforma y al mecanismo de elevación de la misma.

Se deberá efectuar periódicamente (máximo 1 año) el desmontaje para la limpieza y cambio de piezas, si fuera necesario, del mecanismo de elevación.
Se someterán siempre a una prueba a plena carga uniformemente repartida del doble a la que se prevea vaya a soportar, durante 24 horas a 1 m del suelo, manteniendo horizontalmente la andamiada. Para trabajos habituales, comúnmente utilizados, esta carga viene a ser de 500 kg.
Si los módulos de andamio se unen entre sí, la máxima longitud horizontal de la andamiada no superará en ningún caso 8 m. Es decir, si los módulos son de 2,65 m de longitud, no sobrepasarán las tres unidades.

En todo caso, la unión de andamios se efectuará mediante dispositivos de seguridad o trinquetes dispuestos en los puntos de articulación que rigidicen la andamiada en caso de rotura de cables o aparejos.

Los operarios que trabajen sobre estos andamios deben utilizar cinturón de seguridad anticaídas (dotados de arnés tipo paracaidista), que sujetarán a puntos fijos de la estructura o a sirga de seguridad (línea de vida) dotada de nudo de seguridad deslizante y autoestrangulable al entrar en carga o dispositivo de deslizamiento y anclaje anticaídas, suspendida y amarrada a un punto fijo de la estructura del edificio, situado por encima de la plataforma de trabajo. El empleo de andamios colgados móviles debe ser restringido al máximo.





Cargas.
No se depositarán más cargas sobre las plataformas de los andamios que las estrictamente necesarias.



Plataformas de trabajo.
Durante la realización de los trabajos, las plataformas de madera tradicionales deberán reunir las siguientes características:
• Anchura mínima de 60 cm (tres tablones de 20 cm de ancho).
• La madera deberá ser de buena calidad sin grietas ni nudos. Será de elección preferente el abeto sobre el pino.
• Escuadría de espesor uniforme sin alabeos y no inferior a 7 cm de canto (5 cmsi se trata de abeto).
• Longitud máxima entre apoyos de tablones: 2,50 m.
• Los elementos de madera no pueden montar entre sí formando escalones ni sobresalir en forma de llatas de la superficie lisa de paso sobre las plataformas.
• No puede volar más de cuatro veces su propio espesor (máximo 20 cm),únicamente rebasarán esta distancia cuando tenga que volar 0,60 m, como mínimo, de la arista vertical en los ángulos formados por paramentos verticales de la obra.

• Estarán sujetos por lías o sargentos a la estructura portante.

Altura mínima a partir del nivel del suelo.
La distancia entre el pavimento y la plataforma será tal que evite la caída de los operarios. En el caso de que no se pueda cubrir el espacio entre la plataforma y el pavimento, se habrá de cubrir el nivel inferior, sin que en ningún caso supere una altura de 2 m.

Pasarelas.
En aquellas zonas en las que sea necesario el paso de peatones sobre huecos, pequeños desniveles y obstáculos, originados por los trabajos, dicho paso se realizará mediante pasarelas. Serán preferiblemente prefabricadas de metal o, en su defecto, realizadas «in situ», de una anchura mínima de 1 m, dotadas en sus laterales de barandilla de seguridad reglamentaria. La plataforma será capaz de resistir 300 kg de peso y estará dotada de guirnaldas de iluminación nocturna, si afecta la vía pública.
• Su anchura útil mínima será de 0,80 m.
• Dispondrá de barandillas completas a alturas de acceso con diferencias de nivel superiores a 2 m.
• Inclinación máxima admisible: 25 %.
• La nivelación transversal debe estar garantizada.
• Su superficie debe ser lisa y antideslizante.



PROTECCION CONTRA CAIDAS



Protección contra caídas (Arnés de Seguridad).

Es un equipo que permite puntos de anclaje:
a) Dorsal.
b) Torsal.



Este reparte la presión de choque en casos de caídas o suspensión.Recomendaciones para el uso de arnés:

• Recomendable que sea con un amortiguador de energía.
• Ajústelo de tal forma que los tirantes queden ubicados en el centro de los hombros.
• Debe estar correctamente ajustado en su totalidad.
• Verificar que la argolla dorsal este bien colocada a la altura de los omóplatos.
• Verifique que las cintas por donde se pasan las piernas no estén retorcidas.
  Si  es  posible  asignar  el  uso  del  arnés  siempre  a  un mismo  operario  para  eliminar  distintos ajustes que son los que dañan el arnés.
• Siempre  seleccione  un  punto  de  anclaje  rígido  para  evitar  posibles  desgarres  o desprendimientos.
• Todo arnés que haya experimentado una caída,  un  esfuerzo,  o  una  inspección visual que haya hecho dudar  de  su  buen estado, no dude en reemplazarlo.
• Ninguna modificación se realizará sobre el arnés,  tanto  sea  en  las  costuras,  cintas  y bandas.



AL ESCOGER EL PUNTO DE ANCLAJE:



• Debe ser resistente a la fuerza caída.
• Antes de conectarse revise que no tenga daños.
• Evite que tenga obstáculos.
• Tenga en cuenta la altura a la que está trabando.

PUNTO DE ANCLAJE:

Por definición un Sistema Anticaída debe estar obligatoriamente compuesto de 3 elementos: (1º) Un Punto de Anclaje, (2º) Un Arnés y (3º) un dispositivo que en caso eventual de caída permita reducir la fuerza  de  impacto  sobre  el  usuario  por  debajo  de  los  600  KN.  Este  punto  de  anclaje  es  de  vital importancia puesto que de nada nos servirá nuestro equipo anticaída si no estamos bien amarrados a él o este carece de la resistencia necesaria para aguantar nuestro peso más  la  fuerza derivada de  la caída. En muchas ocasiones  (paredes,  trabajos exteriores, en  la naturaleza) no existirá un punto de anclaje óptimo y deberemos crearlo.

Por ello a la hora de fijarnos bien a este punto de anclaje deberemos utilizar, igual que para el resto de  los  componentes  del  equipo  anticaída,  elementos  homologados  a  tal  efecto.  Dispondremos  de variados  sistemas de anclaje para poder adaptarnos a  las diferentes  situaciones que  se nos pueden presentar:  Cintas,  Eslingas  o  Cables  para  amarrar  a  vigas,  columnas,  chimeneas,  etcétera;  Barras Regulables para  anclar  a  ventanas, puertas,  cavidades, etcétera; o «chapas» para anclar a paredes, muros, etcétera.

Es en  la elección del punto de anclaje donde más claramente podemos apreciar que  la seguridad en  los  trabajos  en  alturas  depende  en  gran  parte  de  la  valoración  del  riesgo  que  hace  el  propio usuario,  y  en  la  infinidad  de  situaciones  que  se  nos  pueden  presentar  nuestro  sentido  común  y capacidad de observación pueden salvarnos la vida.



NORMAS DE SEGURIDAD:



• Certificación para realizar este tipo de trabajo.
• Permiso de trabajo al grupo.
• E.P.P. Completo.
• Herramientas, equipos, escaleras.
• Supervisión durante toda la ejecución de la labor.
• Llevar la herramienta únicamente en el cinturón portaherramientas.
• Una vez en la altura la persona debe  engancharse a la línea vida.
• No  realizar  labores  en  alturas  cuando  hay  fuertes  vientos,  lluvias,  granizadas  o  descargas eléctricas.
• No labores en alturas bajo el efecto de alcohol, drogas o medicamentos como los antigripales, antihistamínicos que puedan disminuir  el equilibrio.
• Todo trabajador debe tener en cuenta las líneas de conducción eléctricas y mantenerse alejado de estas.
• No realizar bromas o chistes que distraigan a la persona que está desarrollando este trabajo.
• Revisar el calzado antes de realizar el ascenso, verificar que no este engrasado o embarrado.





PUNTOS DE ANCLAJE:



• Asegurarse de que el punto de anclaje este a una altura que no permita que el nivel  inferior sea golpeado si ocurriera una caída.
• Los puntos de anclaje deberán poder soportar 2300 kg. Por trabajador.
• Siempre  trabaje directamente  bajo  el  punto  de  anclaje  para  evitar  una  caída  pendular  que pueda causar una lesión.

INSTRUCCIONS DE USO:

1. Use solamente cable de seguridad con ganchos de doble seguro.
2. El arnés no debe volverse a utilizar cuando ya haya sufrido una caída.
3. Solicite el arnés de acuerdo a su talla y ajústelo a su cuerpo.
4. Siempre verifique visualmente que el gancho de seguridad, enganche  libremente en el anillo «D» y en el punto de anclaje y que el seguro este completamente cerrado.
5. No utilice cables de seguridad que sobre pasen el limite de caída libre permitido el cual es de 1.80 mts.
6. Instale firmemente de manera que en caso de una caída no exista ningún riesgo de golpear un nivel inferior.
7. No haga nudos en las andas.
8. Nunca coloque múltiples cuerdas juntas ni instale una cuerda sobre sí misma.
9. No enrolle los cables al rededor de bordes afilados  y ásperos.
10. No permita que  los cables  tengan contacto con  superficies a altas  temperaturas, soldaduras, fuentes de calor, riesgos, eléctricos etc.
